分體式渦輪流量計
分體式渦輪流量計型號生產報價廠家,本流量儀產品型號屬于渦輪流量計分類,更多的渦輪、分體式、流量控制儀直銷價格報價歡迎您來電咨詢,下面是分體式渦輪流量計產品資料詳情。
分體式渦輪流量計就是將渦輪流量計的表頭通過線纜延伸出去,跟傳感器不是一個整體,分體型渦輪流量計的優點是耐溫更佳以及方便讀取等,在狹隘的安裝環境中使用較為廣泛,深井以及高空管道中的介質流量測量如果您選用渦輪流量計的話,也建議使用分體式的將表頭放置在方便讀取的位置,避免爬高下低去記錄數值或者維護流量計。
采用先進技術制造,是用于液體測量的zui理想流量計之一。 該流量計具有結構簡單,精度高,安裝維修方便的特點。 該產品廣泛用于石油,化工,冶金,供水,造紙,環保,食品等領域。 它適用于測量封閉的管道中的液體,這些液體不會腐蝕不銹鋼和硬質合金,并且不含諸如纖維和顆粒之類的雜質。 如果與具有特殊功能的顯示儀器一起使用,則可用于自動定量控制,超重報警和其他目的。

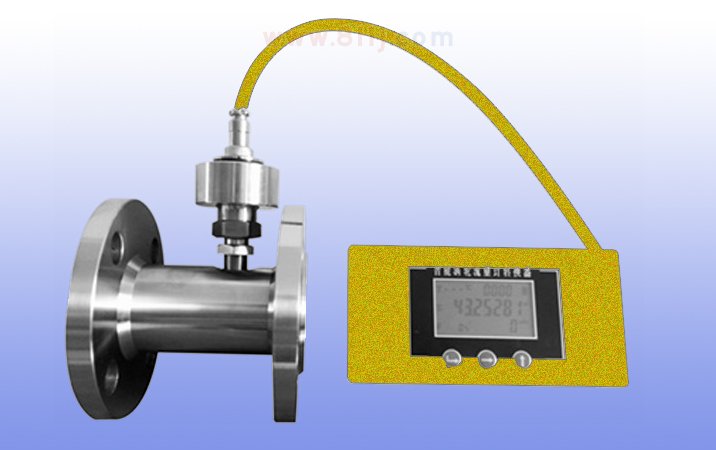

圖示:表頭被延伸出來的分體式渦輪流量計
分體式渦輪流量計基本參數
執行標準
渦輪流量傳感器(JB / T9246-1999)
儀器的口徑和連接方法
通過線程連接4、6、10、15、20、25、32、40
(15,20,25,32,40)50,65,80,100,125,150,200使用法蘭連接
精度等級
±1%R,±0.5%R,±0.2%R (特殊要求)
調節比
1:10; 1:15; 1:20
傳感器材質
304不銹鋼,316(L)不銹鋼等。
分體式渦輪流量計使用條件
中溫: -20℃?+ 120℃環境溫度:-20℃?+ 60℃
相對濕度:5%?90% 大氣壓力:86KPa?106KPa
信號輸出函數
脈沖信號,4?20mA信號
通信輸出功能
RS485通信,HART協議等。
渦輪流量計工作電源
外部電源:+ 24VDC±15%,紋波≤±5%,適用于4-20mA輸出,脈沖輸出,RS485等。
分體型渦輪流量計防爆等級
ExdIIBT6或ExdIICT4
分體渦輪流量計防護級別
IP65或更高(可以自定義)
分體式渦輪流量計產品特點
1。 該傳感器是硬質合金軸承推力型,不僅可以保證精度,而且可以提高耐磨性。
2。 結構簡單,牢固且易于拆卸和組裝。
3。 測量范圍寬,下限流量低。
4。 壓力損失小,重復性好,精度高。
5。 對電磁干擾和振動具有很高的抵抗力。
分體式渦輪流量計工作原理
流體流過傳感器外殼。 由于葉輪的葉片與流動方向成一定角度,流體的沖力使葉片具有旋轉力矩,克服了摩擦力矩,在流體阻力之后,葉片旋轉。 轉矩平衡后,速度穩定。 在某些條件下,速度與流速成正比。 由于葉片是磁性的,因此它位于信號檢測器(由永磁體和線圈組成)的磁場中。 葉片切斷磁力線并定期更改線圈的磁通量,從而使線圈的兩端感應出電脈沖信號,該信號被放大器放大并整形以形成連續的 具有一定幅度的矩形脈搏波,可以遠程傳輸?shù)斤@示儀表,以顯示瞬時流量和流體累積量。 在一定的流量范圍內,脈沖頻率f與流過傳感器的流體的瞬時流量Q成正比,其流量方程為:Q = 3600×f / k;
公式解讀:
f——脈沖頻率[Hz];
k——傳感器的儀表系數[1 / m3],由校準表給出。 如果單位為[1 / L]
Q——流體的瞬時流量(在工作條件下)[m3 / h];
3600——換算系數 。
每個分體式渦輪流量計傳感器的儀表系數由制造商填寫在驗證證書中,并且k值在匹配的顯示儀表中設置,以顯示瞬時流量和累計總量。
分體式渦輪流量計主要技術性能
1。 公稱直徑:(4?200)mm基本參數見表1;
2。 中溫:(-20?80)℃,(-20?120)℃;
3。 環境溫度:(-20?55)℃;
4。 準確度:±0.2%,±0.5%,±1%;
5。 檢測器信號傳輸線系統:三線電壓脈沖(三芯屏蔽電纜);
6。 電源:電壓:12V±0.144V,電流:≤10mA;
7。 輸出電壓幅度:高電平≥8V,低電平≤0.8V;
8。 傳輸距離:從傳感器到顯示儀器的距離可以達到250米;
9。 現場展示型電源:3V(鋰電池電源,可連續使用3年);
10。 分體式渦輪流量計顯示方式:現場液晶顯示瞬時流量和累計流量;
11。 帶信號輸出電源的現場顯示:24V; 兩線制電流輸出4-20mA,遠程傳輸距離500米。
以上就是渦輪流量計 分體式流量計 產品全部內容,歡迎您來電咨詢渦輪流量儀分體式流量儀 的選型、報價。
